WDZ-DC-H-90 機車電纜是一種專為鐵路機車車輛設計的特種電纜，其名稱和性能參數通常符合相關行業標準（如中國鐵路標準或國際電工委員會標準）。以下是對該型號電纜的詳細解析：
---
### **1. 型號含義解析**
- **WDZ**：
- **W**：無鹵（Halogen-Free），材料燃燒時不釋放有毒鹵素氣體。
- **D**：低煙（Low Smoke），燃燒時煙霧密度低，提高火災中的能見度。
- **Z**：阻燃（Flame Retardant），符合阻燃等級要求（如IEC 60332）。
- **DC**：可能表示用途為“機車車輛”（Dian Che，即電動車組）或“直流電源”（Direct Current）。
- **90**：電纜長期允許工作溫度為 **90℃**，短期耐受溫度可能更高（如120℃）。
---

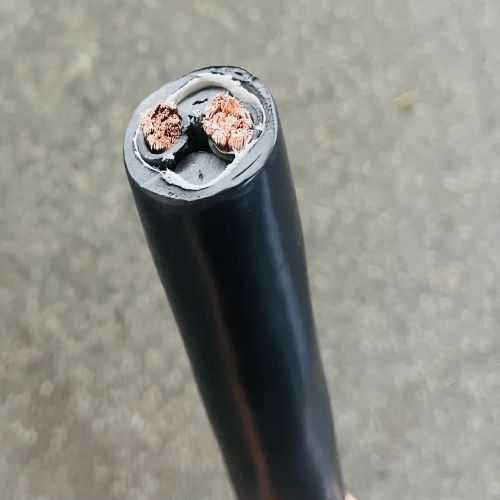

### **2. 典型結構與材料**
- **導體**：高純度銅（鍍錫銅可增強抗氧化性），多股絞合以提高柔韌性。
- **絕緣層**：無鹵低煙阻燃材料（如交聯聚乙烯 XLPE 或熱塑性聚烯烴 TPE）。
- **護套層**：耐油、耐磨損、抗紫外線材料（如聚烯烴或無鹵聚氨酯）。
- **屏蔽層**（可選）：銅絲編織或鋁塑復合帶屏蔽，用于抗電磁干擾（EMI）。
- **填充層**：阻水、阻燃材料填充，確保結構緊密。
---
### **3. 關鍵性能指標**
- **電氣性能**：
- 額定電壓：常見為 600/1000V 或 1500V（根據應用場景）。
- 耐電壓測試：通過工頻耐壓或脈沖電壓測試。
- **機械性能**：
- 彎曲半徑小（如 6×D，D為電纜外徑），適應機車狹小空間布線。
- 抗振動、耐沖擊，適用于高速移動環境。
- **環境適應性**：
- 耐油、耐酸堿、防潮（符合標準如 IEC 60529 IP防護等級）。
- 工作溫度范圍：-40℃ ~ +90℃（或更高）。
- **安全認證**：
- 符合鐵路行業標準（如 TB/T 1484、EN 50264）或國際標準（如 IEC 60332、IEC 60754）。
